設備概述
    三倍頻電源發生裝置是利用磁路的飽和特性，取出諧波中分量最大的三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品進行匝間、段間、層間的倍頻、倍壓試驗，以考核線圈的絕緣強度、耐壓水平。

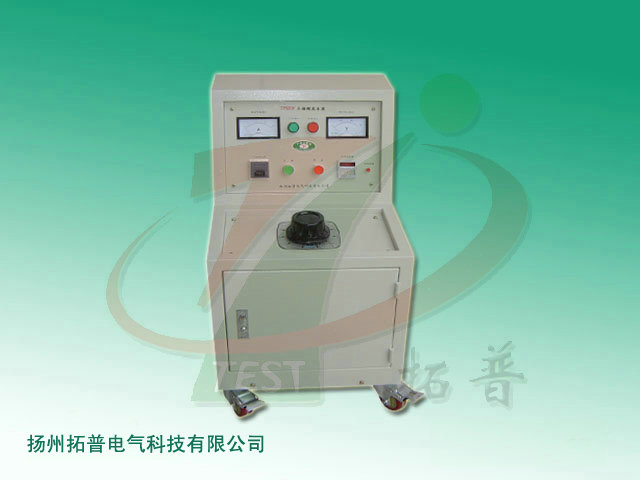

    TPSBF-5 三倍頻感應耐壓測試儀是為滿足高壓電壓互感器倍頻感應耐壓試驗的要求而設計，廣泛應用于供電、發電、變電站等電力系統的電壓互感器的感應耐壓試驗，以考核互感器的主縱絕緣強度，同時也可對電機及變壓器的繞組進行感應耐壓試驗，也可作短時運行的150Hz電源用。

工作原理
    三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多，相應在鐵芯線圈上感應三次諧波電壓也增高。由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。
    當三倍頻電源發生器帶上（例如JCC-220型高壓串級式電壓互感器）負載時，其電流由感性變?yōu)槿菪裕捎诠β室驍?shù)低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。

技術參數
1、額定容量：5kVA
2、輸入電壓：三相380V、50Hz
3、輸出電壓：單相360V（可定制400V、500V、600V等）
4、輸出頻率：單相150Hz
5、環境溫度：-15℃～40℃
6、海拔高度：不超過1000m
