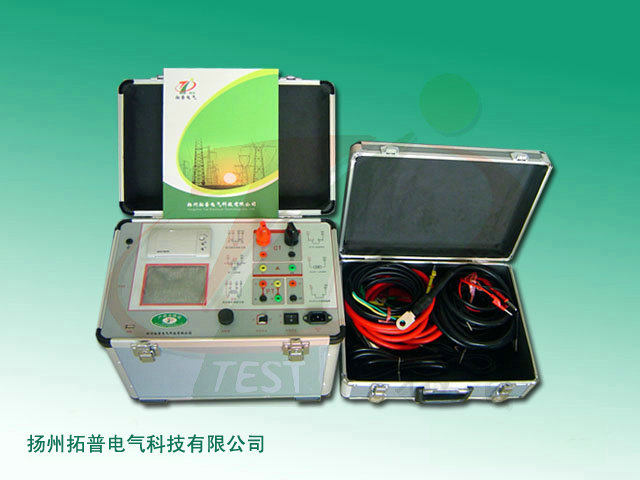

互感器伏安特性測試儀設計用于對保護類、計量類CT/PT進行自動測試，既適用于實驗室也適用于現場檢測。該設備采用單相220V工作電源，全隔離輸出，多重保護、安全可靠。無需外接其它輔助設備，單機即可完成所有檢測項目。應用智能旋轉控制器，操作簡單，采用大屏幕液晶顯示，自帶微型快速打印機，可直接現場打印測試數據。
互感器多功能綜合測試儀可按規程自動給出CT/PT（勵磁）拐點值，自動給出5%和10%誤差曲線。該互感器測試儀內置大容量存儲器，可保存3000組測試數據，掉電后永不丟失。配置USB通訊接口，支持U盤轉存數據。小巧輕便，非常適合現場試驗使用。
主要功能
1、CT與PT伏安特性（勵磁特性）曲線
2、CT與PT自動計算拐點電壓/電流值
3、CT自動給出5%和10%的誤差曲線
4、CT與PT變比測量
5、CT與PT極性判斷
6、CT與PT角差測量
7、CT與PT比差測量
8、CT與PT交流耐壓測試
9、CT與PT二次負荷測試
10、CT與PT二次繞組測試
11、CT與PT鐵心自動退磁
12、CT一次通流測試
技術指標
1、工作電源：AC 220V±10% 、50Hz
2、設備輸出：0～2500V（0-20A）
3、電流輸出：0～600A（0-5V）
4、二次繞組電阻測量：
范圍：0～300Ω、精度：0.5%±1mΩ
5、二次實際負荷測量：
范圍：0～300VA、精度：≤0.5%
6、CT/PT角差測量：
精度：±4min、分辨率：0.1min
7、CT/PT比差測量：
精度：≤0.05%、分辨率：0.1
8、CT變比測量：
范圍：1-50000、精度：≤0.5%
9、PT變比測量：
范圍：1-10000、精度：≤0.5%
10、工作溫度：-10℃～40℃
11、環境濕度：≤90%
12、海拔高度：≤1000m
信息整理：揚州拓普電氣科技有限公司
